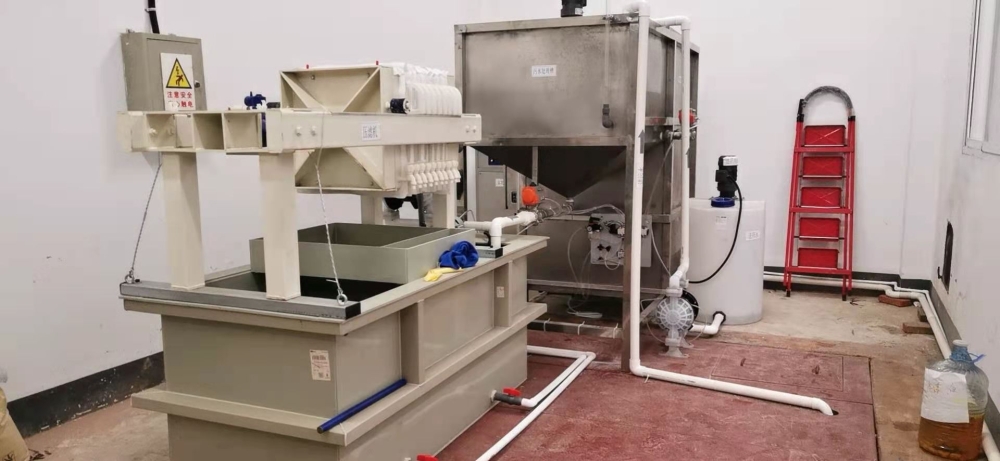

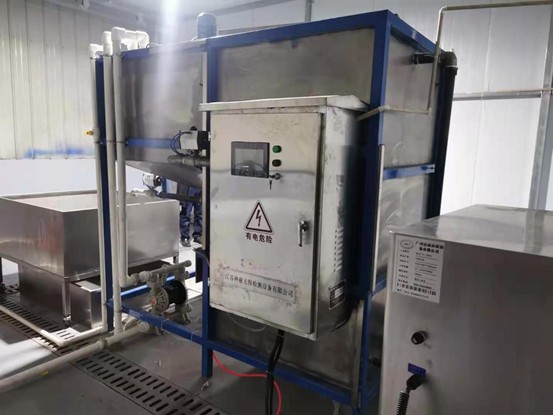

HCP-6荧光废液处理系统

HCP-6荧光污水处理系统

一、荧光污水处理系统特点：

HCP-6荧光废水处理设备，是针对用户使用的荧光渗透检测线产生的荧光废水，进行大量综合试验后研制出来的。

工艺处理方案为一步式投药(只需一种环保多功能药剂)、絮凝、过滤，达到对荧光废水的脱色、氧化断链、降低COD等各项排放指标的目的。工艺先进简洁实用、占地面积小、操作简单安全。系统结构合理，运行稳定，便于维修，运行费用低，使用寿命长，是目前国内工艺先进的荧光废水处理设备。从根本上改变了以往化学处理投药工艺复杂、污染环境、设备占地面积大、国外臭氧处理设备处理量小、成本高、不好维护等缺点，很好地达到荧光废水处理的各项排放指标。

本方案荧光污水排放等级：按照国家现行环境保护法律、法规要求，处理后废水应执行国家《污水综合排放标准》（GB8978-1996）二级排放标准

1.1废水基本参数及控制指标：

废水水质水量参数表

《污水综合排放标准》（GB 8978-1996）中表4 第二类污染物最高允许排放浓度（1998年1月1日后建设的单位）标准如下：

单位：mg/l

1.2废水处理工艺流程设计及选取：

设计原则：

①　处理方式

荧光废水处理系统采用间歇处理方式，相应处理规模为：1m³／h。

②　工艺选用

技术先进性与达标可靠性相结合原则，污水处理工艺选用技术先进，工艺成熟稳妥，处理效率高，运行成本低，操作管理方便的污水处理工艺，确保出水100%达标排放。

③　设备选型

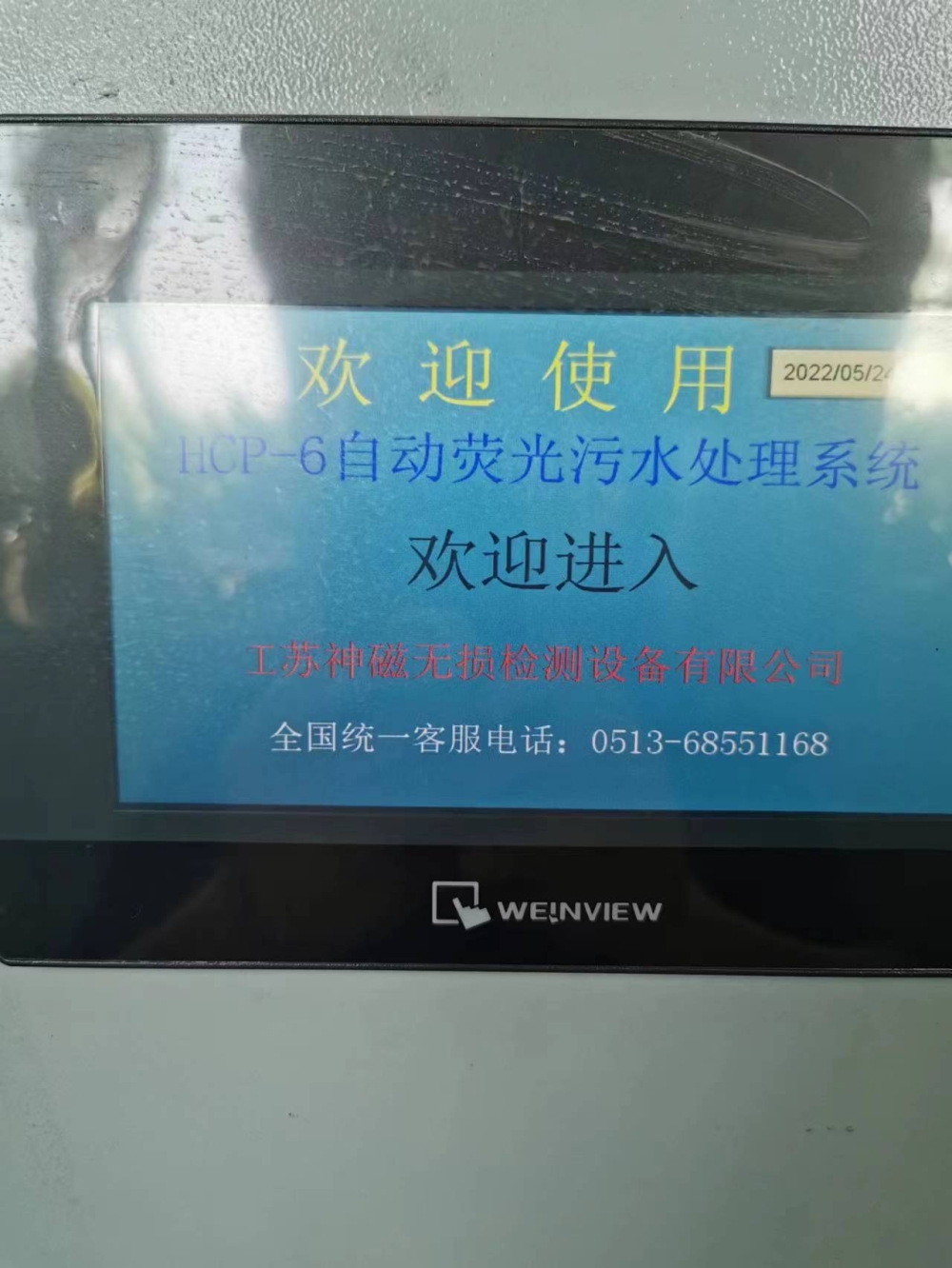

采用较为先进的自动化控制系统，减轻劳动强度，保证污水处理系统稳定运行，满足达标排放前提下，选用先进节能设备，降低污水处理成本。

④　设施布置

各污水处理设施布置紧凑，工艺流程顺畅，节约用地面积。

二、荧光废水处理工艺流程：

①　荧光检测系统使用的渗透剂，其组成为有机高分子化合物，具有表面分散，渗透等特性，并含大量荧光染料及荧光增白剂等，其工艺排放废水为高浓度有机废水。

一级排放：加药→搅拌→破乳→脱色→絮凝→沉降→排上清水→臭氧氧化→合格排放→排污泥→污泥固化处理

二级排放：加药→搅拌→破乳→脱色→絮凝→沉降→排上清水→合格排放→排污泥→污泥固化处理

见下图：

②  荧光污水处理剂简述：

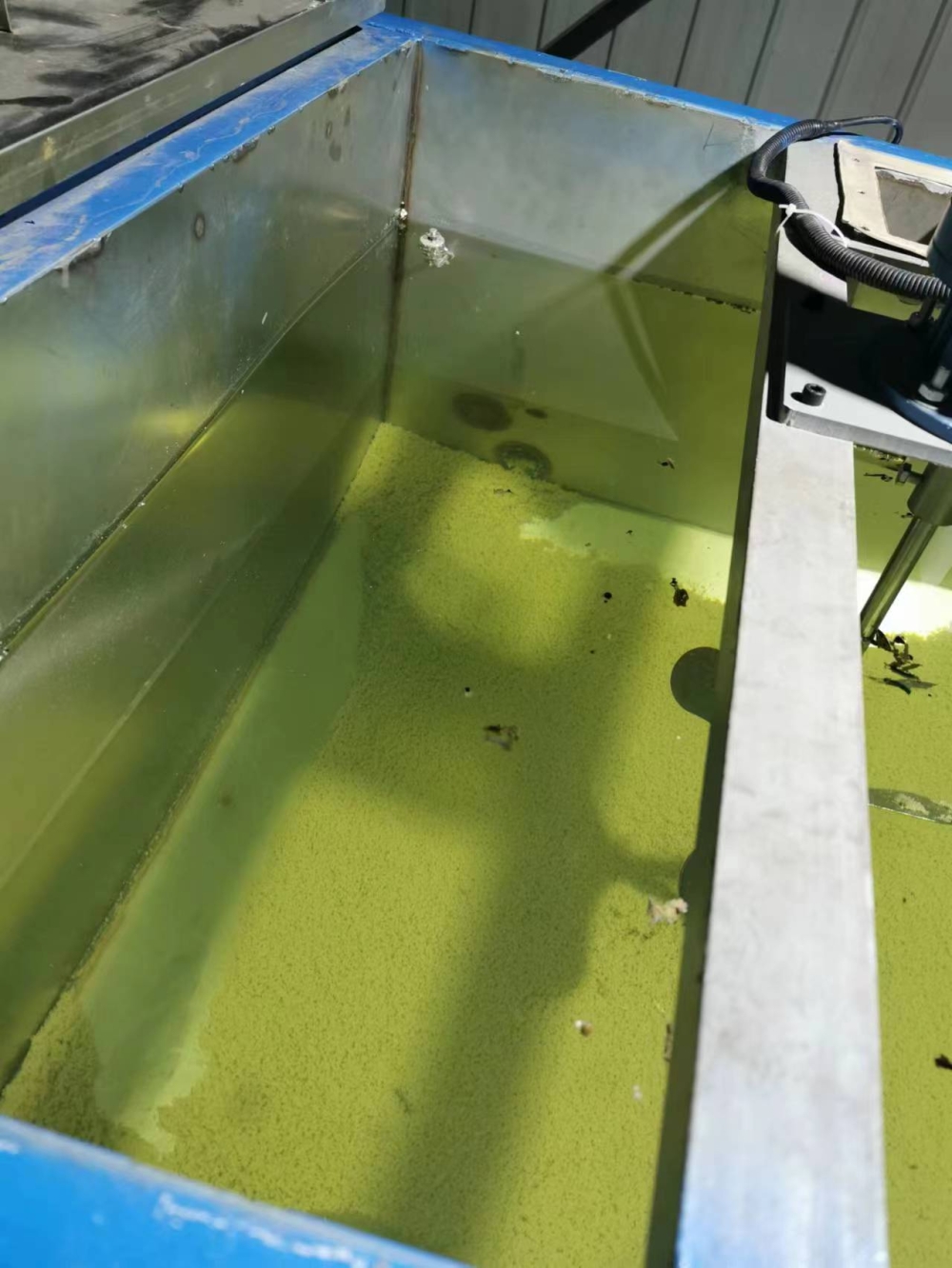

荧光废水收集於调节池中，经泵控量提升入反应罐，同时由加药机加高分子污水处理剂进行预处理，处理工艺为环保型一次性投药，经高速搅拌、混合，即可达到破乳、脱色、絮凝、沉降，COD去除率可达80%-90%，随后通过压滤机进行固液分离，分离水进入臭氧氧化水箱氧化后排放，满足用户标准。

③污泥的处理与处置

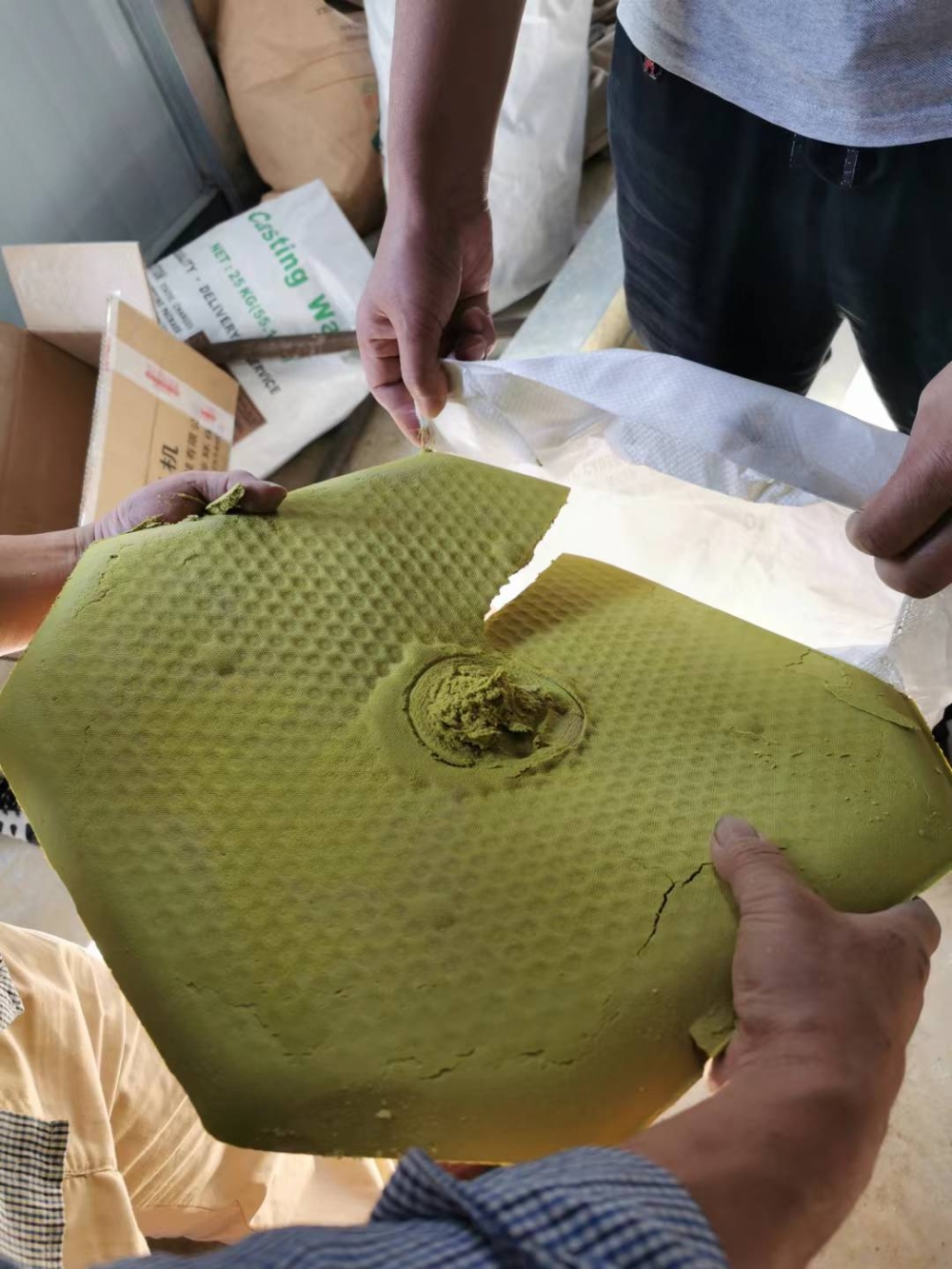

荧光废水利用污泥压滤机进行压滤产生的泥饼用布袋收集作固废处理。

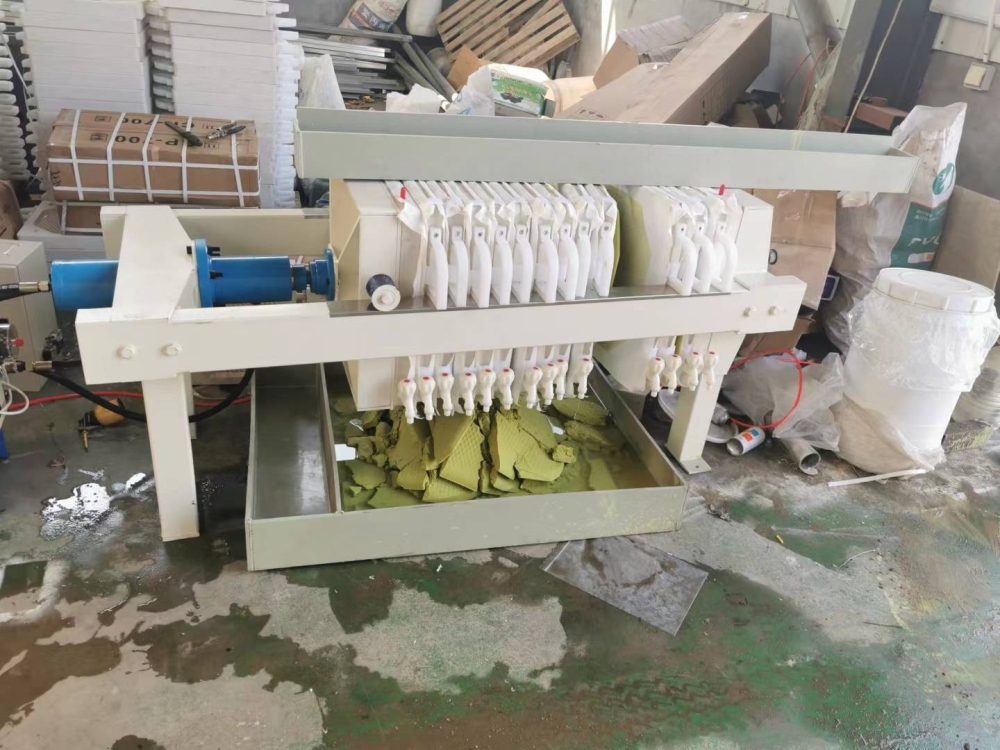

过滤部分是由按一定次序排列在主梁上的滤板、夹在滤板之间的滤布、隔膜滤板组成，滤板、滤布与隔膜滤板的相间排列，形成了若干个独立的过滤单元──滤室过滤开始时，料浆在进料泵的推动下，经止推板上的进料口进入各滤室内，并借进料泵产生的压力进行过滤。由于滤布的作用，使固体留在滤室内形成滤饼，滤液由水嘴(明流)或出液阀(暗流)排出。

三、不同处理工艺的比较：

3-1荧光废水工艺路线比较表

荧光废水处理工艺，工艺路线简捷，操作简单，可靠性高，COD去除效果好。

预期处理效果

   表 3-2 荧光检验废水预期处理效果(单位：mg/L)

四、荧光污水处理剂选用：

本公司生产的荧光污水处理剂HCP-6是一种环保多功能药剂，不产生二次污染。其主要原材料为美国进口，再加上根据荧光渗透剂的成分有针对性的加入了其他药剂，形成了现在配方，外观为浅灰色粉末。其最大特点是只需投一种药，经过搅拌、絮凝、过滤、臭氧混合氧化，达到对荧光废水的脱色、氧化断链、降低COD等各项排放指标的目的。工艺先进简洁实用、占地面积小、自动化程度高、操作简单安全。系统结构合理，运行稳定，便于维修，运行费用低，使用寿命长。

   荧光污水处理剂的加药量根据原水的浓度设定。通过对多家使用设备客户的统计验证，污水处理的成本约为250-300元/吨。

   污水处理后会有一定的污泥，其中不含有重金属、农药等有害成分，可以作为工业垃圾进行掩埋或焚烧处理，二次干化处理后污泥含水量及体积都很小了，这会产生一小部分费用。

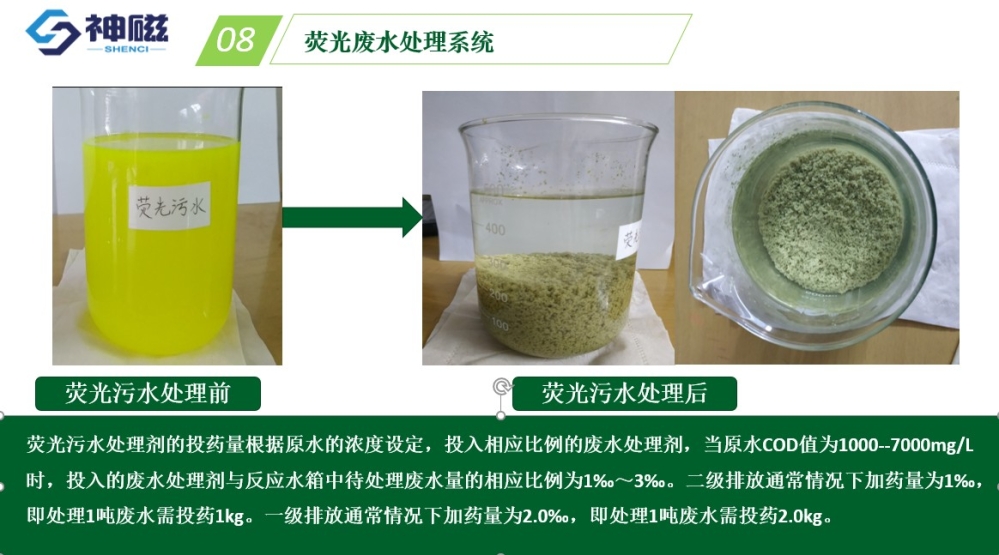

   荧光废水工艺试验效果图片：

五、设备主要技术指标

处理水质为：CODcr≤7000mg/l

处理后排水：CODcr≤100mg/l

电源：三相五线制

电压：380V

功率：20kW

安装空间：约4000×3000×2500(mm)

六、布局与安全防护装置

整体布局由卖方负责设计，由买方负责对布局进行审核。布局设计平面图经甲方人员签字确认后生效。其水电气安装管路安装要求如下：

1.液压、空压气和冷却水的管路采用不同材质和方式铺设，确保管线可靠、牢固。

2.所有气动、液压、水冷元件的设计和采用符合中国国家标准、ISO 标准，确保系统安全及稳定性。

3.气动系统具有压力报警功能，主管路上设置压力表。

4.经常拆卸的压缩空气软管连接处采用快换式接头。

5.除活动处连接外，气动与液压管路应采用无缝钢管，并应进行防腐钝化处理。

6.液压管接头应采用卡套式接头。

7.对于每种介质的管路用不同颜色区分，同时在管路上有介质流向标记。

七.质量保证

1、自终验收合格日起整条设备质保期1年。

2、质保期内卖方负责免费提供维修服务及零部件更换（违章操作及易损件除外）

3、卖方提供接到甲方故障通知后，2小时内反应，售后服务人员24小时内到达甲方现场。

4、质保期结束后，卖方继续为设备提供有偿售后服务，并每半年派售后服用务人员查看设备运行情况，进行必要保养、检查。

5、由于甲方人员违规操作或其他非卖方设备原因造成故障，由甲方承担责任。

八、验收方案

1. 在卖方调试完并正常运行进行验收，验收内容包括以下方面：

1）整套污水线的功能、主要零部件规格等是否符合技术协议要求，

2）整套污水线连续生产24小时，其技术参数、技术质量要求和安全防护应满足技术协议要求；

3）提供的相关资料是否齐全。

九、 安全保证

1.卖方应终身保证整套系统的安全性和可靠性。

2. 卖方承担在安装调试过程中产生的安全事故全部责任。

十、技术培训

1、提供8人次免费的设备操作、维护培训名额，培训日期为设备调试、开班时间。

2、设备发货前15天，卖方对买方工程、操作、设备维护等人员进行操作培训，名额不限。

3、试运行30天，卖方提供现场全程免费跟踪服务，并对买方技术人员和维修人员进行培训指导：在买方现场对买方指定人员进行技术讲座；对设备的性能、操作、安全等进行培训，让买方人员掌握设备操作；安排服务人员进行技术指导与操作演示。确保技术人员能够掌握现场作业编程和操作，维修人员能掌握设备的保养和故障维修。

十一.设备包装及运输方案

    1、本设备为简包装。

    2、运输方式：预验收合格后，供方汽运至需方。

    3、上述所发生的费用均由供方承担。
