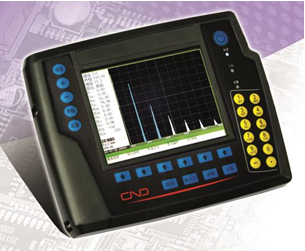

Z650绝缘子专用探伤仪型

功能和特点 ：

1.最高采样速率240MHz,测量分辨率0.01mm。

2.高速、高亮、640*480高分辨率彩色显示，强光下正常工作，一键式操作，使探伤非常简便、快捷，内含电子说明书帮助提示操作步骤了解其探伤方法

3.一键操作快速探伤，随时提示探伤帮助信息

4.自动测试探头零点、声速和K值

5.自动制作DAC、AVG曲线

6.自动增益，配合峰值包络线，图像冻结功能，快速确定缺陷最高波及裂纹长度，探伤更高效

7.自动显示缺陷回波位置（水平、深度、距离、当量值）

8.通过回波扩展功能可将闸门内回波区域放大到整个屏幕.自动闸门声光报警（门位、门宽、门高自由调节）

9.自由切换300组探伤通道工艺

10.自由输入各行业探伤标准

11.全进口原装主板器件

12.大容量存储、15000幅探伤数据空间，掉电后数据不丢失

13.超长工作时间，无记忆高效锂电池，连续工作时间大于8小时

14.以太网通信，实现探伤仪与计算机的实时双向通信和远程控制。浏览器直接读取打印探伤报告，也可以直接插U盘从仪器拷贝探伤报告打印.

15.探伤波形长时间动态录像保存,保存时间大于8小时

16.通道密码设置，探伤人员可预存自己的探伤通道，永久保存不被他人修改

17.功能突出，性能好，裂纹测高，AVG曲线，缺陷φ值自动计算

18.双向通讯，用户可自行编辑自己的探伤报告格式

用途：

  本仪器可检测内部缺陷（如裂纹、夹杂、气孔等）并能自动进行定位、评估和诊断。

广泛应用于试验室、特检院、船舶制造、石油天然气装备、航天、军工、化工、电力、钢铁、冶金、铁路、汽车制造、机械、锅炉压力容器、特种设备、石油管道、建筑业、模具制造等行业。我们对锻件、铸件、板材、管材、棒材、钢管合金类零件的探伤有着丰富的经验；客户分布在全国各地，如国家特检院、国家钢结构检测中心、上海石油机械制造公司、上海风能电力公司、浙江比亚迪汽车制造商、中国铁路局、新疆石油装备制造商等。

技术参数 ：

★仪器自带电子说明书，每步操作都有操作提示，快速上手

★internet宽带网口和双USB接口，计算机可通过网线远程操控仪器并实现探伤数据的处理

★键盘自带数字键，直接通过数字键快速调节增益、声程等功能

★可拆卸锂电池组，针式弹簧触点，电池自带充电接口方便充电

★仪器自动读取最高波缺陷读数，无需通过门的调节来读数，亦可通过键盘的定量键读取不同缺陷数据

★自动测试零点、K值、DAC、AVG曲线时，仪器自动记录最高波并画出包络线

★探伤通道可以独立设置密码，客户保存数据他人无法修改，永久保存！

★仪器可通过菜单软关机自动保存数据，亦可通过电源键硬关机

★采集速度；低速，中速，高速，包络线记录准确分析缺陷

频率范围： 0.4-20MHz

增益范围： 0-120dB，0.1,2.0,6.0dB步进

动态范围： 36dB

垂直线性： ＜1%

水平线性：1米内为0

扫描范围： 0-11000mm

分 辨 率： >46dB

灵敏度余量： >66dB （深200mmΦ2平底孔）

衰减器精度：＜ ±1dB/12dB

工作模式：单/双、穿透

脉冲发生器：可变脉冲发生器

阻尼：50/100/400Ω自动匹配

检波方式：半波/射频波显示

数字抑制：0~99%线性抑制 ，不影响线性与增益

闸 门： 进波门、失波门；单闸门读数、双闸门读数

报 警： 蜂鸣报警，LED 灯报警

显示环境温度：-10~60℃

相对湿度： (20~95)%RH

充电器：220~240V交流输入

工作电压：7.4V±0.3V

尺寸：215*175*33mm（长*宽*厚）

重量：1Kg

标准配置：

主机                              1台

探头                        2只（直探头、斜探头各1只）

探头线                               2根

可拆卸聚合物锂电池                         2块

充电器                               1个

电源连接线                             1根

合格证                               1份

说明书                               1份

仪器箱                               1个

验货单                               2份

装箱单                               1份
